Jelcz GCBA 13/48 / Orlik / 1:25 - HOTOVO
Jdi na stránku 1, 2, 3, 4, 5, 6, 7, 8, 9  Další

Přidat nové téma   Zaslat odpověď    Obsah fóra Papírové modelářství CZ -> Velká dopravní technika / Heavy vehicles, trucks
Zobrazit předchozí téma :: Zobrazit následující téma
Autor Zpráva
Lukáš



Založen: 17.2.2006
Příspěvky: 1392
Bydliště: Brno

PříspěvekZaslal: 3.3.2008 10:23 po    Předmět: Jelcz GCBA 13/48 / Orlik / 1:25 - HOTOVO Citovat

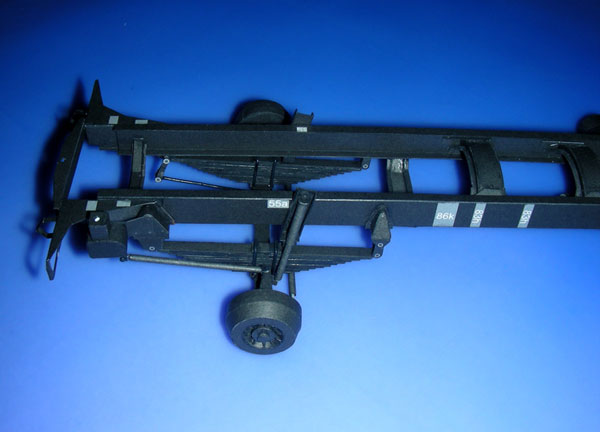

Již delší dobu pracuji na tomto modelu. Protože zatím ale nebylo moc času, nedostal jsem se zatím dál než k podvozku; snad to do budoucna bude lepší.

K modelu:
Jelcz GCBA 13/14 - polský hasičský automobil
měřítko: 1:25
vydavatel: Orlik
autor:Bartolomiej Kolek
formát: A4
rozsah: 25 stran s díly (tři na slabém papíru)
1 strana šablon
11 stran s návodnými kresbami
3 strany návodu v polštině (z internetových stránek Orliku lze stáhnou i návod v angličtině)

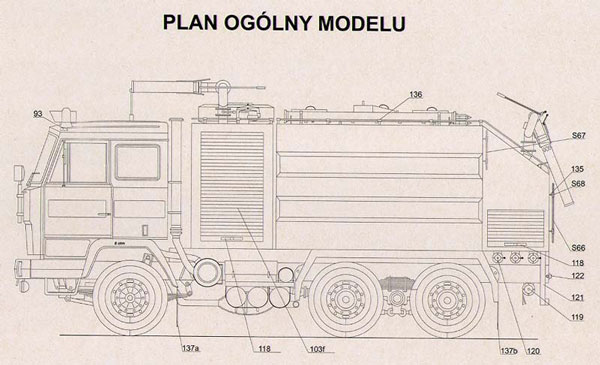

Model je zpracován do nejmenších detailů. Úrověň odpovídá sklopce Jelcz W 640 JS, papír je však o poznání lepší. Stříbrné díly jsou vytištěny stříbrnou barvou. No, a výsledek by měl vypadat nějak takto:


_________________
na stole: Jelcz 043
hotovo: Tatra T815 (SOT)


Naposledy upravil Lukáš dne 17.10.2010 22:47 ne, celkově upraveno 3 krát.
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
Lukáš



Založen: 17.2.2006
Příspěvky: 1392
Bydliště: Brno

PříspěvekZaslal: 3.3.2008 10:26 po    Předmět: Citovat




_________________
na stole: Jelcz 043
hotovo: Tatra T815 (SOT)


Naposledy upravil Lukáš dne 17.10.2010 22:49 ne, celkově upraveno 2 krát.
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
Woodstock



Založen: 10.2.2006
Příspěvky: 115

PříspěvekZaslal: 3.3.2008 12:58 po    Předmět: Citovat

No, zatím velice pěkné, tohle budu sledovat... (model mám v archivu a snad na něj taky někdy dojde řada)
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
Lukáš



Založen: 17.2.2006
Příspěvky: 1392
Bydliště: Brno

PříspěvekZaslal: 4.3.2008 8:26 út    Předmět: Citovat

Děkuju, jsem rád, že se to aspoň někomu líbí. Nádavkem ještě pár detailů zatím dokončeného díla:










Příště už snad přidám něco z dalšího postupu.. Wink
_________________
na stole: Jelcz 043
hotovo: Tatra T815 (SOT)


Naposledy upravil Lukáš dne 17.10.2010 22:54 ne, celkově upraveno 1 krát.
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
yvan



Založen: 7.2.2006
Příspěvky: 640
Bydliště: Kyjov

PříspěvekZaslal: 4.3.2008 18:22 út    Předmět: Citovat

Pěkný a čistý, obdivuju Wink
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu Odeslat e-mail
Ondy



Založen: 5.8.2007
Příspěvky: 59
Bydliště: Brno

PříspěvekZaslal: 4.3.2008 21:44 út    Předmět: Citovat

Také se mi asi před 3 týdnama dostal do rukou a těším se na něj, akorát nevím, do jakého modelu z mého archívu stříhnout dřív, jeden hezčí než druhý.
Podle průběhu reportáže tam asi nejsou zásadní chybky, když o žádných nepíšeš, nebo se mýlím?

__________
v přípravě: CWS T-1 ambulance
odloženo: dům č.p.10 MPR
plán: uvidíme
hotovo: dům č.p.12 MPR
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu Odeslat e-mail
ALEXANDR



Založen: 28.2.2007
Příspěvky: 159
Bydliště: Orlová

PříspěvekZaslal: 5.3.2008 7:19 st    Předmět: Citovat

Zatím to vypadá opravdu perfektně-jen tak dál.
Jina bych se chtěl zeptat-Ty model přebarvuješ nebo "pouze" retušuješ?-moc to není poznat Embarassed
_________________
Bumar-Labedy DUT 0502 -HOTOVO
Px48
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu Zobrazit autorovy WWW stránky
Lukáš



Založen: 17.2.2006
Příspěvky: 1392
Bydliště: Brno

PříspěvekZaslal: 5.3.2008 8:03 st    Předmět: Citovat

Pánové, děkuji děkuji.

Arrow Ondy - Zatím jsem na žádnou chybu nenarazil. Všechno sedí jak má. Návod sice není nic moc, ale pomohou velmi detailní návodné kresby.

Arrow ALEXANDR - Zatím jsem nic papírového nepřebarvoval , pouze retušuji vodovkou (dráty barvím Agamou). Při manipulaci se to trochu otírá, takže to ještě není stoprocentní..
_________________
na stole: Jelcz 043
hotovo: Tatra T815 (SOT)
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
Lukáš



Založen: 17.2.2006
Příspěvky: 1392
Bydliště: Brno

PříspěvekZaslal: 7.3.2008 10:27 pá    Předmět: Citovat

Zahájeny práce na pohonné jednotce:




_________________
na stole: Jelcz 043
hotovo: Tatra T815 (SOT)


Naposledy upravil Lukáš dne 17.10.2010 22:55 ne, celkově upraveno 1 krát.
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
Lukáš



Založen: 17.2.2006
Příspěvky: 1392
Bydliště: Brno

PříspěvekZaslal: 10.3.2008 10:02 po    Předmět: Citovat

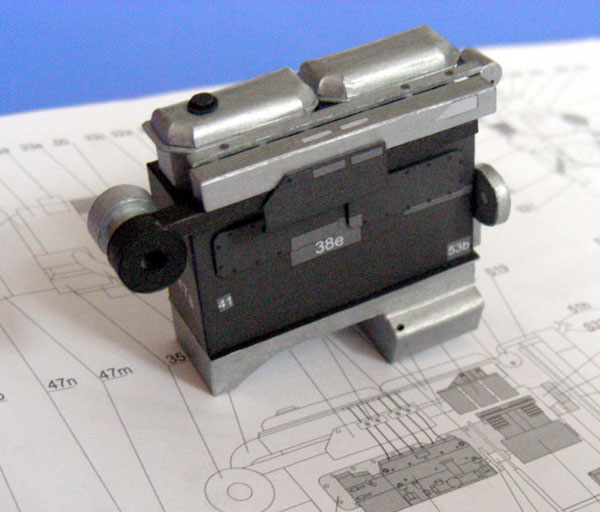

Základ převodovky

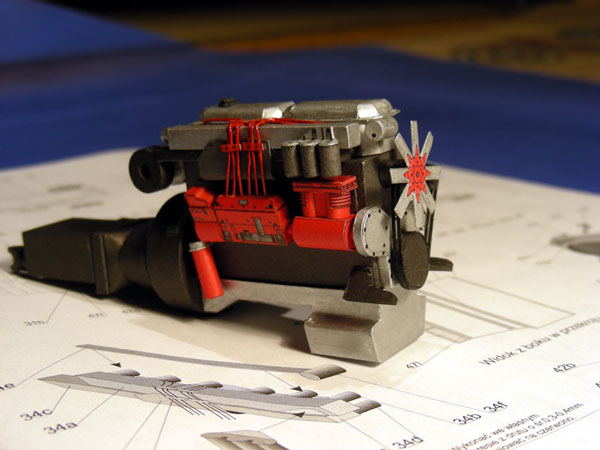

a na dalších fotkách postupně dokompletovaný motor. Zatím jsem nenarazil na žádné velké problémy.








_________________
na stole: Jelcz 043
hotovo: Tatra T815 (SOT)


Naposledy upravil Lukáš dne 17.10.2010 23:00 ne, celkově upraveno 1 krát.
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
Lukáš



Založen: 17.2.2006
Příspěvky: 1392
Bydliště: Brno

PříspěvekZaslal: 17.3.2008 11:41 po    Předmět: Citovat

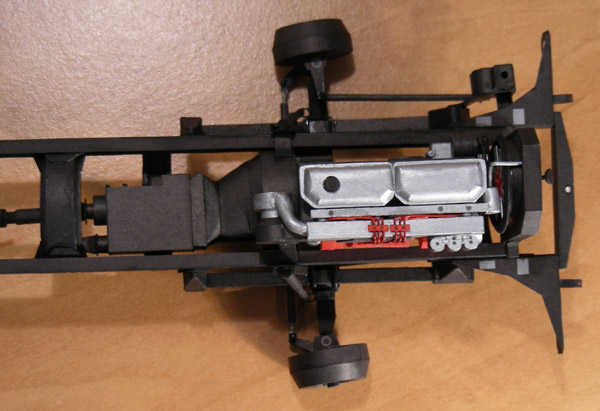

Dalším pokrokem bylo vlepení motoru do rámu. Trošku jsem se při tom našpekuloval, protože hřídel k zadním kolům se zdála být krátká. Nakonec jsem to s ohledem na to, jak na bočním nákresu čouhá kus vany, nalepil tak, jak to je..








_________________
na stole: Jelcz 043
hotovo: Tatra T815 (SOT)


Naposledy upravil Lukáš dne 17.10.2010 23:02 ne, celkově upraveno 1 krát.
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
Krčmoň
Anonymní





PříspěvekZaslal: 17.3.2008 12:39 po    Předmět: Citovat

Nádherná prácička Lukáši.... Shocked Cool
Návrat nahoru
Lukáš



Založen: 17.2.2006
Příspěvky: 1392
Bydliště: Brno

PříspěvekZaslal: 17.3.2008 16:45 po    Předmět: Citovat

Arrow Zdeněk Krčmář: Díky moc, tohle vždycky potěší.. Wink

Jinak sám jsem rád, když ostatní u svých modelů uvedou něco o předloze. Sám jsem tak dosud neučinil, jelikož jsem na internetu nic konkrétního nevypátral. Předkládám tedy pouze pár údajů, které jsem se pokusil přeložit z polského textu v úvodu návodu. Předem se omlouvám za případné výrazové neobratnosti (na hasičskou techniku odborník opravdu nejsem). Budu rád, pokud mě někdo zasvěcenější opraví nebo doplní.

V roce 1973 Jelczanskie Zaklady Samochodowe z dolnoslezského Jelcze navázaly spolupráci s rakouskou automobilkou STEYR-DAIMLER-PUCH. V konstrukci hasičského vozidla Jelcz GCBA 13/48 se vycházelo z podvozku Jelcz W 604 JS. Doplněn byl kabinou pro čtyřčlennou posádku a nástavbou s čerpadlem firmy Rosenbauer typ 480 o výkonu 4800 l/min při tlaku 0,8 Mpa. V označení Jelcz GCBA 13/48 znamená: G ? hasičský, C ? těžký, B ? se zásobníkem vody, A ? vybavený čerpadlem, 13 ? celkový objem nádrží na hasící látky v m3 (voda a pěnotvorné látky), 48 ? výkon vodního čerpadla v hl/min.Model představuje prototyp vozidla, který se nikdy nedostal do sériové výroby.

Základní technické údaje:
Rozvor náprav 2925 + 1350 mm,
Délka: 7246 mm
Šířka: 2500 mm
Motor: Leyland SW680/150
Spotřeba: 31 l/100 km (při provozu čerpadla 20 l/h)
Max. rychlost: 71 km/h
Celková hmotnost: 32 t
Objem zásobníku na vodu: 4000 l
Objem zásobníku na pěnidlo: 9000 l
_________________
na stole: Jelcz 043
hotovo: Tatra T815 (SOT)
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
_Dawe11_



Založen: 23.12.2007
Příspěvky: 52
Bydliště: Brno

PříspěvekZaslal: 18.3.2008 22:54 út    Předmět: Citovat

Mas to mooooc krasne selpeny fakt parada... Shocked Wse mas krasne ciste slepeny...Mas muj obdiw....Budu sledovat... Shocked Shocked Wink
_________________
Hotovo...Omron Porsche, Liaz dakar, BAR 005
Na stole...Zis 5, StuG III Ausf. A /GPM/
______________________________________
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
Lukáš



Založen: 17.2.2006
Příspěvky: 1392
Bydliště: Brno

PříspěvekZaslal: 19.3.2008 8:10 st    Předmět: Citovat

Mno, tak aby to nevypadalo, že se mi všechno daří, tak sem dávám fotky předního nárazníku. Moc se mi to nepovedlo - bohužel mojí vinou.





Problém je v tom, že jsem se rozhodl zasklít světla. Bohužel na levém reflektoru to nedopadlo nejlíp. Korálek (rozuměj žárovku) jsem totiž lepil sekunďákem, jeho výpary mi ale po nalepení na fólii na ní udělaly nepěkný bílý flek. Musím nějak pošpekulovat, co s tím. Asi nezbude než světlo odřezat a udělat celé znova.. Rolling Eyes

Taky musím nějak pořešit, jak celý nárazník přidělat na rám. Pokud to tady sleduje někdo, kdo stavěl např. i sklápěčku, budu rád za radu..
_________________
na stole: Jelcz 043
hotovo: Tatra T815 (SOT)


Naposledy upravil Lukáš dne 17.10.2010 23:03 ne, celkově upraveno 1 krát.
Návrat nahoru
Zobrazit informace o autorovi Odeslat soukromou zprávu
